Como provedor de PMSM do tipo motor (motor síncrono de ímã permanente), é crucial entender como calcular a resistência térmica desses motores. A resistência térmica desempenha um papel significativo no desempenho, eficiência e vida útil dos motores PMSM. Neste blog, vou me aprofundar nos detalhes do cálculo da resistência térmica dos motores PMSM e compartilharei algumas idéias práticas com base em nossa experiência como fornecedor.
Entendendo a resistência térmica em motores PMSM
Antes de entrarmos nos métodos de cálculo, é essencial entender o que é a resistência térmica e por que isso importa nos motores PMSM. A resistência térmica é uma medida de quão difícil é para o calor fluir através de um material ou sistema. No contexto dos motores PMSM, ele representa a capacidade do motor de dissipar o calor gerado durante a operação.
O calor é gerado em motores PMSM principalmente devido a perdas elétricas nos enrolamentos do estator e perdas mecânicas nos rolamentos e em outras partes móveis. Se o calor não for dissipado de maneira eficaz, poderá levar a um aumento na temperatura do motor, o que pode ter várias consequências negativas. Altas temperaturas podem reduzir a eficiência do motor, causar quebra de isolamento e até levar a danos permanentes ao motor.
Fatores que afetam a resistência térmica em motores PMSM
Vários fatores podem afetar a resistência térmica dos motores PMSM. Estes incluem:
- Propriedades do material: A condutividade térmica dos materiais utilizados no motor, como o núcleo do estator, os enrolamentos e o alojamento, desempenha um papel significativo na determinação da resistência térmica. Materiais com alta condutividade térmica, como cobre e alumínio, permitem que o calor flua com mais facilidade, reduzindo a resistência térmica.
- Design do motor: O design do motor, incluindo a forma e o tamanho do estator e do rotor, o número de enrolamentos e o sistema de resfriamento, também pode afetar a resistência térmica. Por exemplo, um motor com uma área de superfície maior ou um sistema de refrigeração mais eficiente terá uma resistência térmica menor.
- Condições operacionais: As condições operacionais do motor, como carga, velocidade e temperatura ambiente, também podem afetar a resistência térmica. Cargas e velocidades mais altas geralmente resultam em mais geração de calor, aumentando a resistência térmica. Da mesma forma, temperaturas ambientais mais altas podem tornar mais difícil para o motor dissipar o calor, levando a um aumento na resistência térmica.
Métodos de cálculo para resistência térmica em motores PMSM
Existem vários métodos para calcular a resistência térmica dos motores PMSM. Aqui, discutirei dois métodos comuns: o método analítico e o método numérico.
Método analítico
O método analítico envolve o uso de equações matemáticas para calcular a resistência térmica com base nas propriedades e dimensões físicas do motor. Este método é relativamente simples e pode fornecer uma boa estimativa da resistência térmica para desenhos de motor simples.
A equação básica para calcular a resistência térmica é:
[R_ {th} = \ frac {\ delta t} {p}]
onde (r_ {th}) é a resistência térmica ((^{\ circ} c/w)), (\ delta t) é a diferença de temperatura entre a fonte de calor e o dissipador de calor ((^{\ circ} c)) e (p) é a energia dissipada como calor (w).
Para calcular a resistência térmica de um motor PMSM usando o método analítico, precisamos considerar os diferentes caminhos de transferência de calor no motor. Isso inclui condução através do núcleo do estator e enrolamentos, convecção da superfície do motor para o ar circundante e a radiação da superfície do motor.
Por exemplo, a resistência térmica dos enrolamentos do estator pode ser calculada usando a seguinte equação:
[R_ {th_ {windings}} = \ frac {l} {\ lambda a}]
Onde (l) é o comprimento do enrolamento, (\ lambda) é a condutividade térmica do material de enrolamento e (a) é a área da seção transversal do enrolamento.
A resistência térmica total do motor pode ser calculada considerando as resistências térmicas de todos os caminhos de transferência de calor em paralelo e em série.
Método numérico
O método numérico envolve o uso de simulações de computador para calcular a resistência térmica do motor. Este método é mais preciso e pode lidar com projetos de motor complexos e condições de operação.
Um método numérico comum é o método do elemento finito (FEM). O FEM envolve dividir o motor em pequenos elementos e resolver as equações de transferência de calor para cada elemento. O software FEM pode então calcular a distribuição de temperatura e a resistência térmica do motor com base nos parâmetros de entrada, como propriedades do material, geometria e condições de contorno.
Para usar o método FEM, precisamos criar um modelo 3D do motor e definir as propriedades do material, fontes de calor e condições de contorno. O software FEM resolverá as equações de transferência de calor e fornecerá a distribuição de temperatura e a resistência térmica do motor.
Considerações práticas para calcular a resistência térmica
Ao calcular a resistência térmica dos motores PMSM, há várias considerações práticas que precisamos ter em mente:
- Precisão dos parâmetros de entrada: A precisão dos parâmetros de entrada, como as propriedades do material, a geometria e as condições operacionais, é crucial para obter resultados precisos. É importante usar fontes de dados confiáveis e medir os parâmetros com a maior precisão possível.
- Simplificações e suposições: Nos métodos analíticos e numéricos, geralmente precisamos fazer simplificações e suposições para tornar os cálculos mais gerenciáveis. No entanto, essas simplificações e suposições podem introduzir erros nos resultados. É importante estar ciente desses erros e validar os resultados usando dados experimentais sempre que possível.
- Design do sistema de refrigeração: O design do sistema de resfriamento pode ter um impacto significativo na resistência térmica do motor. Ao calcular a resistência térmica, é importante considerar o design do sistema de refrigeração e garantir que ele esteja incluído nos cálculos.
Nossas ofertas como fornecedor de motor PMSM

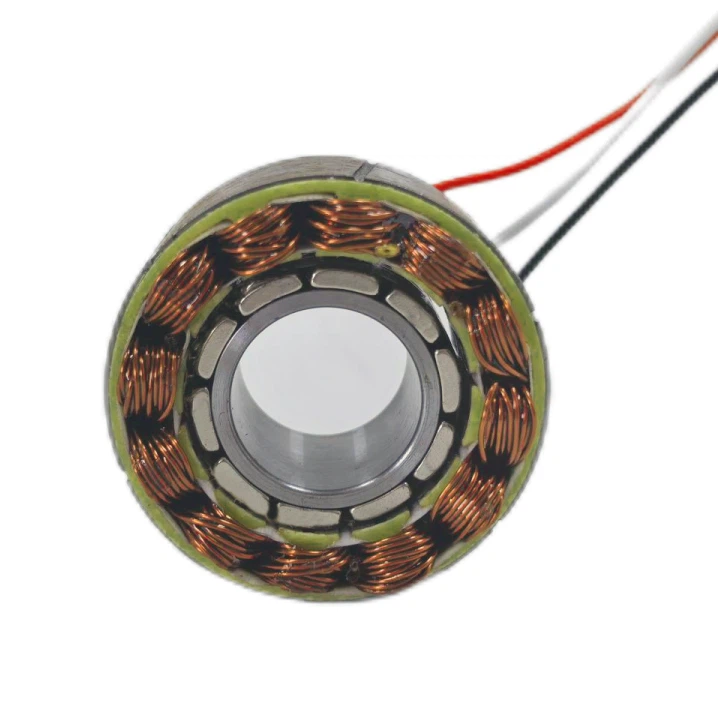

Em nossa empresa, oferecemos uma ampla gama de motores PMSM, incluindoMotor PMSM de 48V, Assim,Motor PMSM de 6 fases, eMotor sem moldura. Temos uma vasta experiência em projetar e fabricar motores PMSM com baixa resistência térmica, garantindo alto desempenho e confiabilidade.
Nossa equipe de especialistas pode ajudá -lo a selecionar o motor PMSM certo para sua aplicação e fornecer cálculos precisos de resistência térmica. Utilizamos ferramentas de simulação avançada e técnicas experimentais para validar nossos projetos e garantir que nossos motores atendam aos mais altos padrões de qualidade e desempenho.
Entre em contato conosco para comprar e consultar
Se você estiver interessado em comprar motores PMSM ou precisar de mais informações sobre os cálculos de resistência térmica, não hesite em entrar em contato conosco. Nossa equipe de vendas está pronta para ajudá -lo com suas perguntas e fornecer uma solução personalizada para o seu aplicativo.
Referências
- Chapman, SJ (2012). Fundamentos de máquinas elétricas. Educação McGraw-Hill.
- Fitzgerald, AE, Kingsley, C., & Umans, SD (2003). Máquinas elétricas. Educação McGraw-Hill.
- Krause, PC, Wasynczuk, O., & Sudhoff, SD (2002). Análise de máquinas elétricas e sistemas de acionamento. Wiley-Intercience.
